在现代通信、广播、雷达、航空航天以及测试测量等领域，射频电缆扮演着至关重要的角色。它如同电子设备中的“血管”，专门负责在高频条件下高效、保真地传输射频信号。虽然外观类似普通的同轴电缆，但射频电缆在材料、结构、性能指标上有着更为严格的要求。
一、什么是射频电缆？
射频电缆是用于传输射频范围（通常从几十kHz到几十GHz）电磁能量的电缆。其核心结构为同轴形式：内导体、绝缘介质层、外导体（屏蔽层）和外护套。这种对称结构使得电磁场被限制在内、外导体之间，从而大大降低了辐射损耗和外界干扰。
与低频电缆不同，射频电缆的设计必须考虑特性阻抗、衰减、驻波比、屏蔽效能、相位稳定性等高频参数。常见的特性阻抗有50Ω（用于通信、测试）、75Ω（用于视频、广播）等。
二、射频电缆的关键参数
- 特性阻抗：由内导体外径、绝缘层介电常数和外导体内径决定，需与系统匹配，否则会引起信号反射。
- 衰减：信号沿电缆传输时的功率损失，随频率升高而增大，取决于导体电阻、介质损耗和辐射。
- 电压驻波比（VSWR）：反映阻抗匹配程度，理想值为1，越大表示反射越严重。
- 屏蔽效能：衡量电缆抵抗外界电磁干扰和防止信号泄漏的能力，通常用dB表示。
- 相位稳定性：对相控阵雷达、矢量网络分析等应用至关重要，要求电缆在温度、弯曲等条件下相位变化小。
- 机械性能：如最小弯曲半径、抗拉强度、耐磨损等，影响安装可靠性。
三、常见射频电缆类型

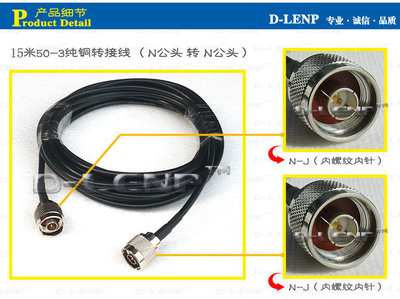

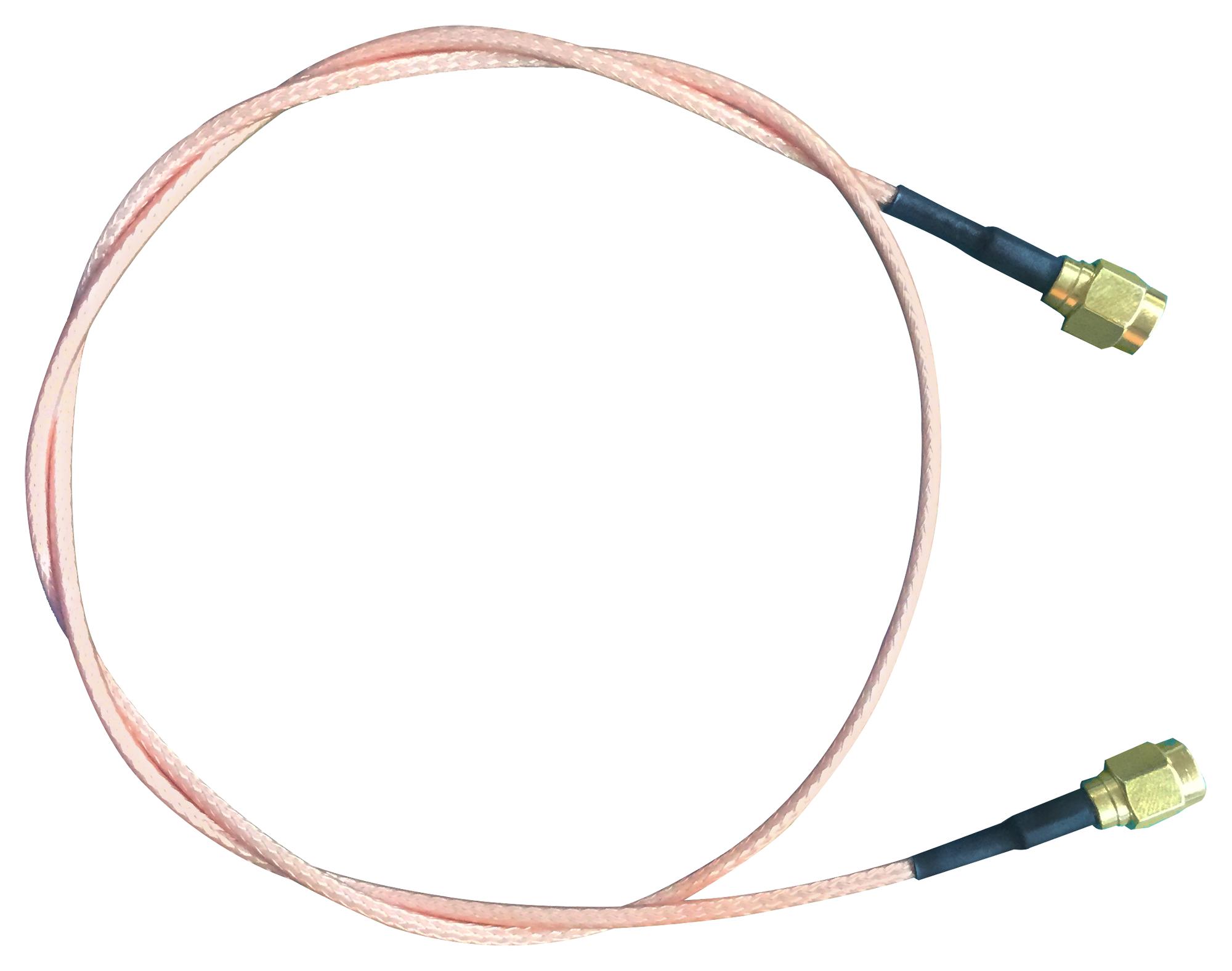

- 柔软电缆：如RG-58、RG-316，采用多股内导体和编织外导体，便于弯曲，但损耗较高，适用于短距离、测试场景。
- 半柔电缆：外导体为管状，可弯曲但形状固定，屏蔽性能好，用于微波组件内部。
- 半硬电缆：外导体为无缝铜管，弯折后定型，损耗极低，相位稳定，用于高性能雷达和卫星。

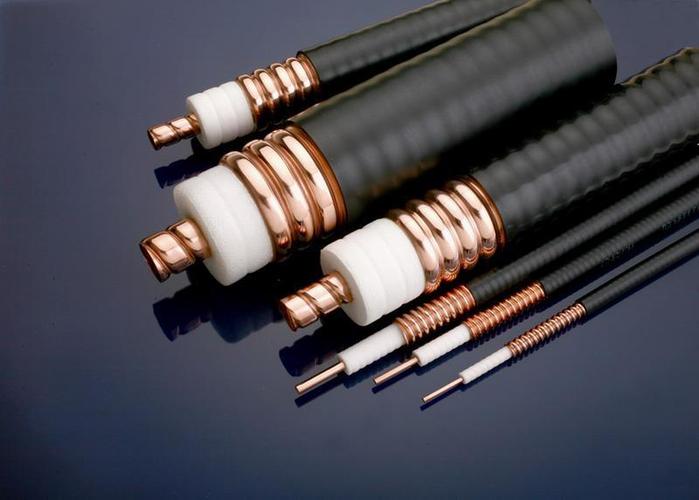

- 波纹电缆：外导体为波纹铜管，兼具柔韧性和低损耗，广泛用于基站天馈系统。
- 低损电缆：采用物理发泡聚乙烯等低介电常数材料，大幅降低衰减，如LMR系列。
四、射频电缆的应用场景
- 通信基站：连接天线与射频拉远单元（RRU），要求低损耗、高可靠性。
- 测试测量：矢量网络分析仪、频谱仪的测试端口连接，需要高精度、低驻波。
- 航空航天：机载雷达、卫星通信，要求轻量化、耐高低温、抗辐射。

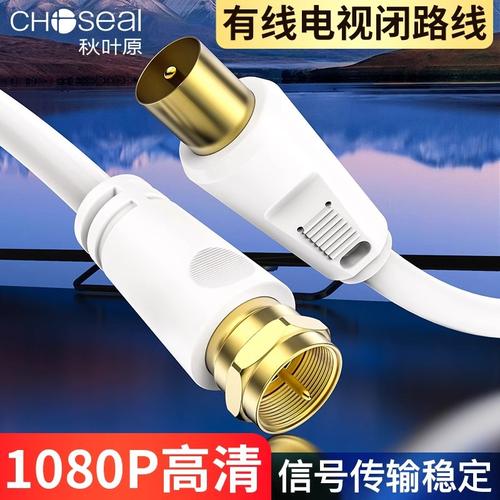

- 广播电视：发射机与天线之间的馈线，常用75Ω特性阻抗。
- 医疗设备：核磁共振、射频消融，需无磁、低噪声。
五、如何选择合适的射频电缆？
选择时需综合考虑：工作频率、功率容量、衰减要求、阻抗匹配、弯曲半径、环境条件及成本。例如，高频长距离应用应优先选择低损耗、大直径电缆；而在狭窄空间则需选用柔软、小弯曲半径的型号。连接器的匹配焊接或压接工艺也直接影响整体性能。
六、发展趋势
随着5G毫米波、6G、卫星互联网以及相控阵技术的演进，射频电缆正朝着更高频率（毫米波乃至太赫兹）、更低损耗、更高相位稳定性、更小尺寸和轻量化的方向发展。集成化、组件化（如电缆组件）需求旺盛，以简化安装并保证一致性。
射频电缆虽不显眼，却是高频电子系统中不可或缺的基石。理解其原理与选型要点，对工程师优化系统性能、提升信号完整性具有重要意义。
