同轴射频电缆是无线通信、广播电视、安防监控等领域不可或缺的传输介质。其中，SYV-75-5-2作为一种常见的型号，凭借其稳定的性能和广泛的应用场景，在工程实践中备受青睐。本文将深入解析SYV-75-5-2同轴射频电缆的结构、电气特性、主要应用以及选型注意事项。
一、型号标识与基本结构
SYV-75-5-2的型号命名遵循国内行业标准，每个部分都有特定含义：
- SYV：代表电缆类型。S表示同轴射频电缆，Y表示聚乙烯（PE）绝缘，V表示聚氯乙烯（PVC）护套。
- 75：表示电缆的特性阻抗为75欧姆。这是视频信号传输（如监控、有线电视）的标准阻抗，能有效减少信号反射，确保传输质量。
- 5：代表电缆绝缘层的外径约为5毫米。这个尺寸直接影响电缆的粗细、柔韧性和衰减特性。
- 2：代表电缆的结构类别或版本，通常与导体结构、屏蔽层数等细节相关。SYV系列中，常见的“-1”为单芯，“-2”通常为多股绞合导体，柔韧性更好。

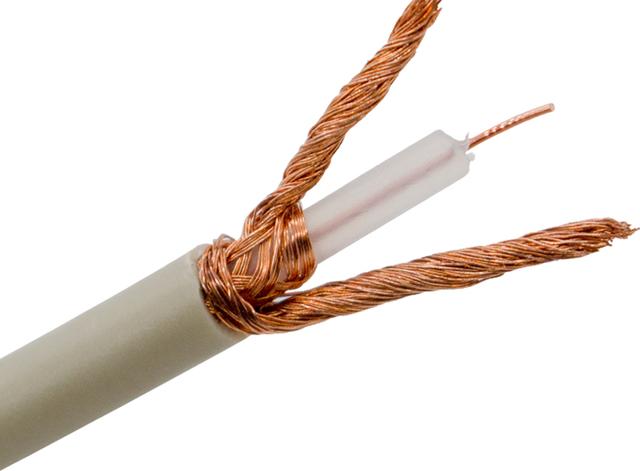

其基本结构从内到外依次为：
- 内导体：通常采用多股铜线绞合而成，具有良好的导电性和柔韧性，便于安装布线。
- 绝缘层：采用实心聚乙烯（PE）材料，均匀包裹内导体，决定电缆的阻抗和主要电气性能。
- 外导体（屏蔽层）：通常为编织铜网，是信号回流路径，主要起屏蔽外界电磁干扰的作用。SYV系列的屏蔽层一般为单层编织。
- 护套：最外层的聚氯乙烯（PVC）保护层，提供机械保护、耐磨、耐候及一定的阻燃性能。
二、主要电气特性与性能参数
SYV-75-5-2电缆的设计使其在特定频段内保持优良性能：
- 特性阻抗：75±3Ω，确保与标准视频设备（如摄像机、录像机、监视器）阻抗匹配。
- 衰减（损耗）：在特定频率下（如100MHz、200MHz、500MHz、1000MHz）有对应的衰减值（单位：dB/100m）。一般而言，频率越高，衰减越大。SYV-75-5在100MHz的衰减典型值约为4.5-6 dB/100m。用户需根据传输距离和频率计算总损耗，确保信号强度足够。
- 电容：额定值通常在50-60 pF/m左右，影响信号传输的相位特性。
- 屏蔽效果：单层编织屏蔽能提供一定的抗干扰能力，适用于一般电磁环境。对于强干扰环境，可能需要屏蔽效果更好的型号（如双屏蔽、铝箔+编织网的SYWV系列）。
- 传播速度：约0.66倍光速，影响信号延迟。
三、典型应用场景
凭借75欧姆阻抗和平衡的性能，SYV-75-5-2电缆主要应用于：
- 闭路电视监控系统（CCTV）：连接摄像机和DVR/NVR等设备，传输模拟视频信号（如CVBS信号）。这是其最传统和广泛的应用。
- 有线电视（CATV）系统：用于分支线或入户线的信号分配，传输射频电视信号。
- 视频设备间连接：如DVD播放器、电视机、投影仪等设备之间的模拟视频连接（需配合相应接头）。
- 中短距离射频信号传输：在一些对带宽和衰减要求不高的射频测试、广播信号分发等场合也有应用。
四、选型与使用注意事项
在选择和使用SYV-75-5-2电缆时，工程师应考虑以下几点：
- 传输距离与频率：对于长距离（如超过200米）或高频信号传输，衰减可能成为问题。需核算衰减预算，或考虑使用更低损耗的电缆（如物理发泡绝缘的SYWV系列）。
- 抗干扰需求：在工厂、变电站等强电磁干扰环境，单层编织屏蔽的SYV可能不足，应选用双层屏蔽或铝箔屏蔽电缆。
- 机械与环境要求：室内固定布线可选标准PVC护套。若需户外敷设、移动使用或埋地，应选择具有相应耐候、耐油、抗拉结构的专用型号。
- 阻抗匹配：务必确保整个信号路径（设备、电缆、接头）阻抗均为75欧姆，避免因失配导致信号反射和重影。
- 接头安装：制作BNC等接头时，应保证工艺规范，屏蔽层接触良好，避免引入额外损耗或接触不良。
五、与相似型号对比
常与SYV-75-5-2对比的是SYWV-75-5电缆。后者采用物理发泡聚乙烯绝缘，其高频衰减更小，屏蔽性能通常更好（多为铝箔+编织网双屏蔽），更适用于长距离、高频率的有线电视主干网或数字信号传输。SYV实心绝缘结构更简单坚固，成本通常略低，在传统模拟视频监控中应用成熟。
###
SYV-75-5-2同轴射频电缆作为一款经典的75欧姆传输线，在模拟视频传输领域扮演着重要角色。理解其型号含义、性能局限和适用场景，对于系统设计、设备选型和工程安装都至关重要。在当今数字化和网络化趋势下，虽然其在部分领域被网线或光缆替代，但在许多现有系统和特定应用中，它仍是可靠且经济的选择。工程师应根据具体项目需求，在性能、成本和环境适应性之间做出平衡决策。
