SYV-75-5 同轴射频电缆是视频监控、有线电视（CATV）、安防系统及各类射频信号传输领域中应用极为广泛的一种射频电缆。其稳定的性能和相对经济的成本，使其成为中短距离、固定安装场景下的经典选择。
一、型号含义与基本结构
SYV-75-5 的型号标识具有明确的行业标准含义：
- S：代表同轴射频电缆。
- Y：表示绝缘层材料为聚乙烯（PE）。
- V：代表护套材料为聚氯乙烯（PVC）。
- 75：指电缆的特性阻抗为75欧姆，这是视频传输的标准阻抗，能与大多数视频设备（如摄像机、监视器、录像机）的输入/输出端口实现阻抗匹配，减少信号反射。
- 5：指电缆芯线绝缘层的外径约为5毫米，这决定了电缆的粗细和电气性能。

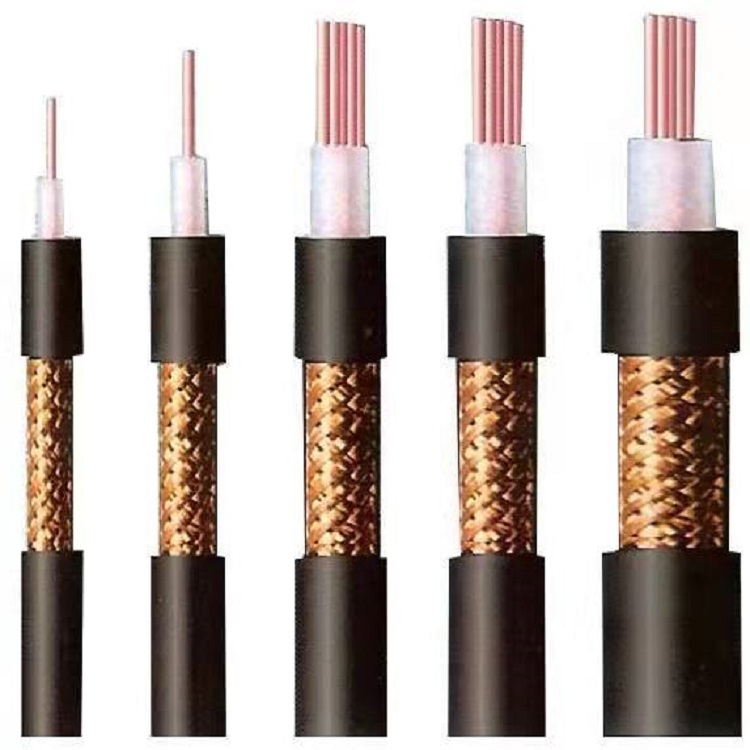

其典型结构从内到外依次为：
- 内导体：通常为单根或多股绞合的铜线，负责传输信号。
- 绝缘层：高密度聚乙烯（PE）介质，包裹内导体，决定电缆的阻抗和衰减特性。
- 外导体（屏蔽层）：通常为铝箔麦拉（Al-Mylar）加编织铜网（如96编）的双重屏蔽结构，有效抵抗外界电磁干扰（EMI），并防止信号泄漏。
- 护套：聚氯乙烯（PVC）外皮，提供机械保护、耐磨和阻燃性能。
二、主要电气特性与性能参数
- 特性阻抗：75Ω ± 3Ω，确保与标准视频设备兼容。
- 衰减（损耗）：在100MHz频率下，典型衰减值约为11 dB/100m；在400MHz时，约为22 dB/100m。这意味着信号强度会随着频率和距离的增加而减弱，是决定最大有效传输距离的关键因素。
- 电容：约54 pF/m。
- 传播速度：约78%（相对于光速）。
- 屏蔽效果：双层屏蔽（铝箔+铜网）能提供良好的抗干扰能力，适用于一般电磁环境。
三、典型应用场景
由于其平衡的性能与成本，SYV-75-5 电缆主要适用于：
- 模拟视频监控系统：连接模拟摄像枪（BNC接口）与DVR或监视器，是传统安防工程的主力线缆。
- 有线电视（CATV）系统：用于分支线路或入户线的信号分配。
- 公共广播系统：传输音频信号。
- 中短距离的射频信号传输：如某些测试设备连接、天线馈线等（需注意频率与衰减匹配）。
四、选型、安装与使用注意事项
- 传输距离考量：对于模拟复合视频信号（如CVBS），建议单点无中继传输距离不超过300米，以保证图像质量无明显下降。实际距离需根据现场干扰情况和设备性能调整。
- 与SYWV（物理发泡）电缆的区别：SYV是实心PE绝缘，而SYWV-75-5采用物理发泡PE绝缘，后者在更高频率下衰减更小，更适合长距离或数字、高清信号传输。在新建项目中，数字高清趋势下，SYWV系列正逐步成为更主流的选择。
- 连接器匹配：通常使用BNC接头。压接式接头比拧接式可靠性更高，制作时需确保芯线与屏蔽层接触良好，避免短路或虚接。
- 安装敷设：
- 避免与强电线缆平行紧贴敷设，以减少干扰。
- 固定时弯曲半径不宜过小，防止电缆变形影响电气性能。
- 户外使用应选择具有抗紫外线性能的黑色护套电缆，或加装保护管。
五、
SYV-75-5 同轴射频电缆以其成熟的技术、可靠的性能和广泛的市场接受度，在特定的模拟信号传输领域依然占据重要地位。随着视频技术向高清化、数字化、网络化发展，在新建大型或高质量要求的系统中，工程师也应综合考虑数字同轴电缆（如RG6规格的SYWV系列）、双绞线（如传输SDI信号）或光纤等替代方案。正确理解其特性与局限，是确保系统稳定运行的基础。
